Unity3D 地形制作教程

多米诺 · 发表于 2012-11-3 18:19

Unity3D手册中介绍了两种地形制作方法：
　　一、在SceneView中使用height tools直接绘制
　　二、使用外部工具制作的heightmaps
　　直接绘制地形很简单，不过只适合小面积地图的制作，对于真实游戏项目来说，这样拉地形实在太复杂，一般我们都会使用外部工具，比如PS，比如max来制作高度图，然后导出为一张灰度图，在引擎中将其转换为地形。
　　Unity3D也支持了这种做法，即导入HeightMap的方式，不过对HeightMap的格式有一个限定，必须是16bit的RAW格式灰度图，但是除此之外手册中再没有更多的描述。
　　没关系，Unity3D提供了将地形导出为HeightMap的方法，我们可以做一张小地图将其导出来，看一看就知道了。

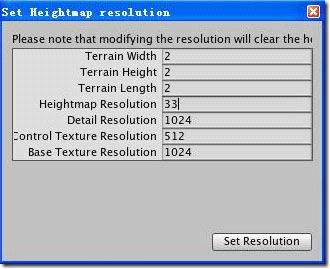

　　如下图所示，将地形长宽高都设定为2个单位，地形精度设定为33，这个数值是能够设置的最小值了。这样就表示在一个单位内会有17个高度值，即16条边。然后把这个地形导出为16bit Raw格式文件。

按照上面的数据，这个raw文件将会由33 * 33个16bit数据构成，所以文件大小应为 16 * 16 * 2 = 2178字节。导出来的文件也确实如此，证明我们的推断是正确的。
　　注意这里的Heightmap Resolution一定是2的n次幂加1，至于为什么会这样，找一个介绍HeightMap的文档看一下就明白了。
　　既然验证了我们的推断是正确的，那试着在PS中创建一张HeightMap放到Unity3D中看看。我们创建的HeightMap大小为129 * 129象素，如果我们让一个Unity3D单位由4个象素点构成，那么地图大小则为 (129 – 1) / 4 = 32，即32 * 32，高度值不需要太大，高为12就够了。
　　导入到Unity3D中后刷上一层Texture，再种上几棵树，最终的效果看上去是这样：

monery8 · 发表于 2012-11-3 18:55

我这也有Unity3D Terrian中文教程

叶之痕 · 发表于 2012-11-5 00:11

求下载啊，LZ给点力再发个制作好的图

owhnet · 发表于 2012-11-8 17:18

太喜欢这个网站了顶

动漫中国 · 发表于 2012-12-3 07:47

不能不顶，楼主太给力了！

Nikola·Tesla~ · 发表于 2012-12-3 20:46

文字形式的啊？看看也不错{:5_387:}

shengbin88 · 发表于 2013-1-14 14:19

支持，新手必看

daxi33 · 发表于 2013-1-24 17:13

顶一个看看

shengbin88 · 发表于 2013-1-24 22:38

每次看的体会都不一样

紅日逆刃 · 发表于 2013-5-27 23:39

感谢楼主的无私分享！{:soso__11402694654016840197_7:}
