NGUI例子制作过程，由笔者参照NGUI的例子重新自己做了一遍，以加深对NGUI用法的理解。
一、Example 1 – UIAnchor

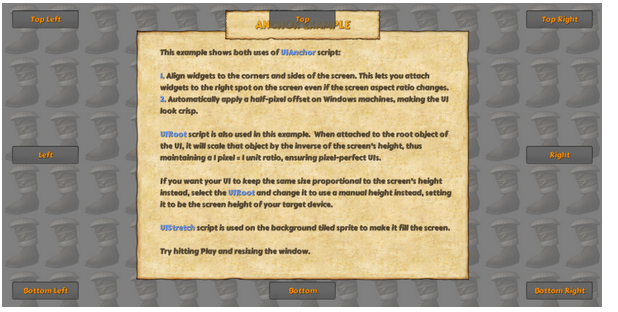

该例子是演示NGUI中使用Anchor组件实现GUI对齐的功能。其最终效果如下：
下面一步一步实现该例子。
1. 删除新建的场景的Main Camera摄像机，在图层中新建一个GUI层，接着，选择菜单上的NGUI->Create a new UI,弹出该对话框，设置如图所示：
2. 最后点击Create Your UI按钮，可以在Hierachy窗口中自动生成下面的树状结构：
3. 把Panel的父物体改成Anchor，如图所示：
4. 把该Anchor命名为Anchor-Bottom，并为该对象添加一个空游戏对象，并命名为offset，并reset它的变换。该空游戏对象可以用于它下面子对象与该Anchor之间的偏移量。如图所示：
5. 选中offset，选择菜单中的NGUI-> Create new Widget，弹出一个Widget Tool对话框，该对话框基本是用于制作按钮（Buttom）、标签（Label）等部件的对话框。设置其参数之后，并点击Add To按钮，确保该按钮后面的对象是offset。这就在offset下生成一个Label便签，并把标签的文本改成Bottom，如图所示：
6. 以同样的方法在offset中添加一个slicedsprite。记住该对象的深度应该比Label要小，不然Label就会被覆盖而看不到。这里设置label的深度（depth）为0，而slicedsprite为-1，并在编辑器中调节该元素的大小，如图所示：
7. 最后一步，选择Anchor-Bottom，设置该元素的对齐方式（side）为“Bottom”。选择之后，它会自动把它自己对其到摄像机的最低端，我们可以通过offset来调节该元件和Anchor之间的偏移量。如图所示：
8. 他的7个Anchor可以使用Ctrl+D复制出来，并更改Anchor的不同的方式来对齐到不同的位置上，并在编辑窗口中调整offset的位置，其结果如图所示：
9. 最后来制作其背景，新建一个空的游戏对象，并最后Panel的子物体，并reset它的变换。命名为Anchor-background，并在NGUI菜单中，选择Attach an Anchor，此时该空游戏对象就成为了一个Anchor，并设置对齐方式为center。
10. 接着以Anchor-backgournd作为父物体，新建一个名为window的空游戏对象，如图所示，window游戏对象只是为了方便管理而设置的一个辅助对象而已。
11. 在window下面，使用Create Widget面板创建一个slicedSprite,其参数如下：
12. 在编辑窗口中缩放该对象，使其对齐到窗口，并把其深度（Depth）设置成-2。最终效果如下：
13. 接下来，给他添加一个多行Label，同样使用createWidget对话框，其参数如下：
14. 在其文本内容框中写入需要的文字，当然，因为现在使用的是英文字体，所以中文是显示不出来的，如图所示，并把深度（depth）改为-2，把Line Width设置成500，可以设置显示每行文字的宽度。如图所示：
在官方的该例子中，还有上面一个标题，其实也是有一个Label和一个slicedSprite组成的，所以，这里不再阐述。下面的几个例子将视时间创作，论坛发文章还真有点难度，尤其是用word写出来后，图片还得一张一张拷出来再贴上去。由于时间仓促，未免有疏漏的地方，请各位灌水的同仁批评指正。
|
