3d制作如何配合Unity3D的工作流程

裸睡的鱼 · 发表于 2012-12-30 21:41

1.单位

unity3d中1个单位为1米，在3d软件中应将单位均设置为米。

备注：如果单位仍然不统一，可到FBXImporter中查看比例因子是否被设置为1。

2.物理

一切事物原则上应按照现实中的比例和单位进行Mesh制作，导入到unity3d后scale均应该为1。

备注：为什么Bootcamp中很多Mesh的scale不是呢，例如soldier是92，个人理解是因为这样的Mesh被设置成不受到一些物理的影响，例如场景重力，所以结果看上去并没有问题。（为了规范，应该尽量避免这种情况）

3.坐标系

unity3d中的world up方向是Y，如果使用类似maya这种同样是Y的软件，可以得到很好的支持。而如何是max这种是Z的软件，应自行修改所需Mesh的局部坐标为Y朝上，如果数量多可以使用脚本去处理。

备注：如果使用FBX的轴向设置去纠正up，输入到unity3d中后，X轴将产生270的误差。

4 纹理

根据测试，不管在3d软件中texture被设置成什么路径，输出成fbx后，在unity3d中似乎只能自动关联到跟fbx同一级目录的相同命名纹理。

备注：在max2012版本中，勾选FBX的EmbedMedia选项也将无法匹配。(针对unity3d3.3版本)

5资源管理

我个人分为两种方法：复用资源，非复用资源。

复用资源为，一个资源中的某一个元素(Mesh,Textures,Materials)，有被在另一种资源中重复使用的，均在共享的元素文件夹内。

Assets\Meshes\youType\xxx.fbx

Assets\Materials\youType\xxx.mat


非复用资源，一个资源中的所有元素，只可能为自己所用的，所有元素均放在一个文件夹内。

Assets\Models\youType\xxx.fbx

Assets\Models\youType\xxx.mat

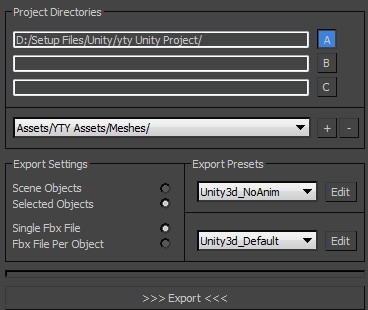

6文件格式的选择

使用fbx而非3d软件原始格式（max,ma,blender,c4d...）

虽然可以支持3d软件原始格式，但实际到unity3d中是开启对应的三维软件在后台做中间转换。对工程的打开速度有很大的影响，同时也受限3d软件的版本兼容。
